ATA-1220E宽带功率放大器在无线电能传输系统中的性能研究

　　实验名称：功率放大器在植入式无线电能传输中的应用

　　研究方向：基于微流控声学混合技术优化钙钛矿纳米晶体的快速成核与生长

　　实验内容：针对人体植入式设备电场耦合无线电能传输进行研究，针对人体多组织层环境建立了精确的电路模型，并进一步对耦合装置的结构进行设计，以所设计的耦合装置进行实验，以实验结果与仿真结果和解析计算结果进行对比以验证电路模型准确性与耦合装置传能能力。

　　测试设备：信号发生器，ATA-1220E宽带功率放大器、示波器等。

　　实验过程：

图：实验系统图

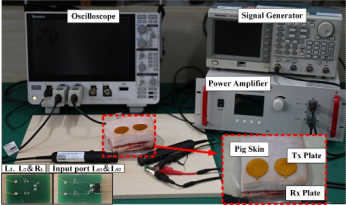

　　在实验过程中需要高频交流电源为发射侧提供电能，以电源信号发生器接ATA-1220E宽带功率放大器以产生6.78MHz的正弦电压作为输入电源，通过示波器测量发射侧与接收侧的电压与电流以计算功率和效率，以新鲜猪肉作为传能介质搭建了实验平台进行了变负载实验。

　　实验结果：

图：实验结果1

图：实验结果2

　　由于猪肉组织和人体组织的介电特性存在一定的差异，导致实验结果与COMSOL仿真结果与数值计算结果纯在一定的差异，但是一定的误差允许范围内证明了所提出多组织层链路模型的准确性。最终以45.28%的效率传递了106.6mW到负载，该功率等级为心脏起搏器无线充电一小时可供其运作30天。

　　功率放大器推荐：ATA-1220E

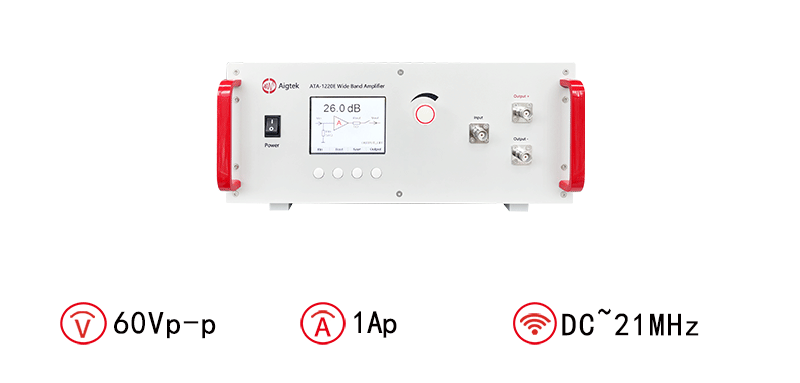

图：ATA-1220E宽带放大器指标参数
