ATA-2161高压放大器与微流控芯片液滴分选：精准操控与高效应用

　　实验名称：微流控芯片中操控液滴充电分选实验

　　研究方向：微流控芯片液滴操控与分选技术

　　实验内容：通过静电诱导机制对液滴进行充电，利用非均匀电场实现带电液滴的偏转分选。充电信号由信号发生器产生，经ATA-2161高压放大器放大后施加至充电电极，使得液滴表面积累电荷。带电液滴在偏转电极产生的电场作用下定向偏转至目标收集通道。实验分析了液滴生成频率、充电电压、脉冲宽度等因素对分选精度的影响，验证了系统在液滴分选中高活性和高效率的性能。。

　　测试设备：信号发生器、ATA-2161高压放大器、高压直流电源、高速相机、微流控芯片等。

　　实验过程：

　　图1：微流控芯片中操控液滴充电分选实验装置图

　　图2：微流控芯片中操控液滴充电分选实验

　　本实验利用信号发生器、ATA-2161高压放大器、高压直流电源和高速相机搭建了液滴充电分选测试平台。信号发生器输出充电脉冲信号，通过ATA-2161功率放大器放大后施加至充电电极，实现液滴的电荷积累。高压直流电源产生偏转电场，引导带电液滴定向偏转至目标通道。高速相机监控液滴生成与分选过程，荧光检测系统用于评估分选精度与细胞活性，验证系统的高效率和高活性。

　　实验结果：

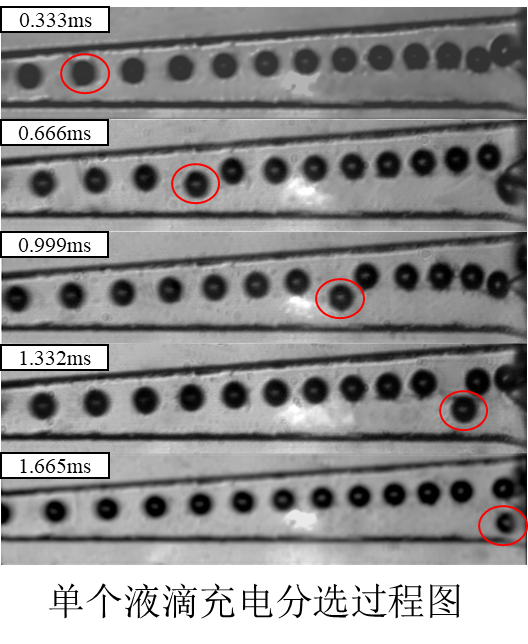

图：单个液滴充电分选过程图

图：不同充电时长液滴偏转结果图

　　实验结果表明，基于ATA-2161高压放大器的静电诱导分选系统通过时序调控与电场优化实现了高精度液滴操控，充电脉冲宽度为液滴生成时间（0.625ms）的整数倍（n=1-10），调控单次触发分选液滴数（4/6/8/10）。该系统通过时序标定、参数匹配及结构优化，实现了亚毫秒级分选控制能力，为高活性细胞与微球的精准操控提供了可靠解决方案。

　　功率放大器推荐：ATA-2161

图：ATA-2161高压放大器指标参数
