高电压放大器ATA-2021B：无损检测领域的核心利器

　　无损检测（NDT）作为一种在不损害或不影响被检测对象使用性能的前提下，对材料或构件内部缺陷进行检测的技术，在工业领域至关重要。其中，超声无损检测利用高频声波在材料中传播时遇到缺陷或界面会发生反射、折射等特性，来探测材料内部情况。

　　然而，普通的信号发生器产生的电信号往往电压低、驱动能力弱，无法直接有效驱动超声换能器（如压电陶瓷或磁致伸缩换能器）产生足够强度的超声波。这时，高电压放大器的作用就凸显出来：它将信号源产生的微弱信号精确放大到数十甚至数百伏特的高压，为换能器提供足够的激励能量。

　　ATA-2021B高压放大器简介

　　ATA-2021B是一款可放大交、直流信号的单通道高压放大器。它与信号发生器配套使用，能将输入的低压信号无失真地放大，输出最高200Vp-p（±100Vp）的高压信号，并提供500mAp的电流输出能力，足以驱动容性、感性等各类负载。

　　主要性能特点：

　　宽带宽：DC~1MHz，确保高频信号也能高质量放大。

　　高精度数控增益：0~60倍可调，结合粗调（1步进）和细调（0.1步进），能快速准确地设定所需电压。

　　实时监测与保护：提供电压和电流监测口，可直连示波器实时监控输出状态；内置过流保护装置，保障设备和人员安全。

　　ATA-2021B高压放大器在无损检测中的典型应用

　　ATA-2021B高压放大器在复合材料缺陷检测、木结构连接损伤识别等领域有应用。

　　以下是无损检测领域的典型应用案例：

　　超磁致伸缩换能器检测CFRP板孔裂纹缺陷

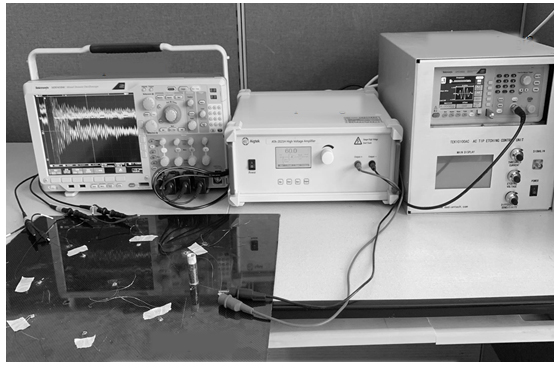

图：超磁致伸缩换能器检测CFRP板孔裂纹缺陷

　　实验设备：ATA-2021B高压放大器、信号源、示波器、超磁致伸缩换能器。

　　实验概述：首先通过信号源产生扫频信号，经ATA-2021B放大后驱动换能器，以确定其最佳工作频段。随后在最佳频段内施加激励信号，换能器产生高能超声信号传入CFRP板。用PZT-5方形贴片传感器采集传播后的信号，通过分析信号特征来确定板中孔裂纹缺陷的位置和大小。

　　关键作用：ATA-2021B提供了高精度、高稳定性的高压激励信号，确保了超磁致伸缩换能器能产生足够能量的超声波，从而实现了对CFRP内部微小缺陷的精确检测。

　　压电传感技术用于木结构连接损伤识别

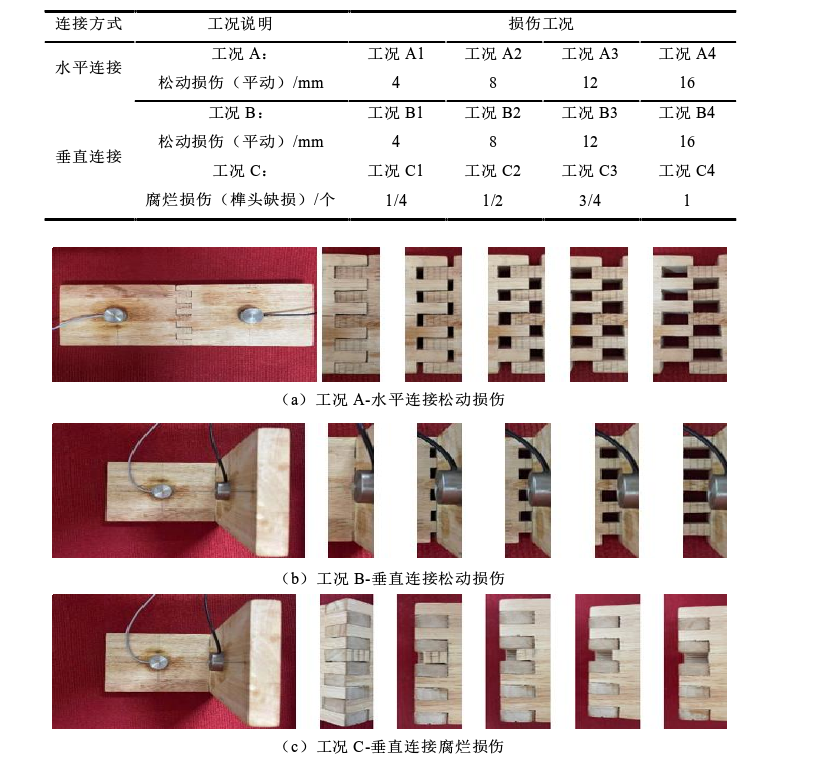

图：ATA-2021B高压放大器在压电传感技术的木连接损伤识别研究中的应用

　　实验设备：ATA-2021B功率信号源、笔记本电脑、压电陶瓷片（PZT）等。

　　实验概述：将两片PZT分别粘贴在木结构的榫卯连接处。一片作为驱动器（PZT1），通过ATA-2021B放大后的信号激励产生应力波；另一片作为传感器（PZT2）接收应力波。当木结构连接处出现损伤时，应力波传播的能量会衰减，PZT2接收到的信号也会相较于健康状态减弱。通过比较信号能量的变化，即可识别连接处的损伤。

　　关键作用：ATA-2021B为压电驱动器提供了足够的功率，确保产生的应力波能有效穿透木结构，从而灵敏地捕捉到由损伤引起的信号变化。

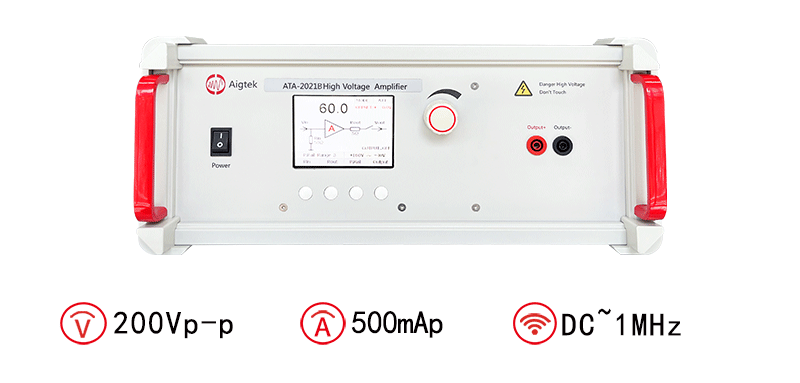

图：ATA-2021B高压放大器指标参数

　　ATA-2021B高压放大器凭借其高精度、高稳定性、宽频带等特点，能够为各类超声换能器和传感元件提供优质的高压驱动信号，显著提升了无损检测的准确性与可靠性。其灵活的输出调节和实时监测功能，也大大方便了研究人员在不同检测场景下的使用和系统集成。

　　高电压放大器如ATA-2021B，作为连接控制信号与能量转换器的桥梁，其在无损检测系统中的地位至关重要。随着新材料新结构不断涌现，对无损检测技术也提出了更高要求，高性能的功率放大器将继续推动该领域向更精密、更智能的方向发展。
