功率放大器在亥姆霍兹线圈驱动实验中的核心应用

　　亥姆霍兹线圈作为一种能够产生均匀磁场的经典装置，在科学研究、工业检测和生物医学等领域具有广泛应用。功率放大器在这一系统中扮演着至关重要的角色，它将信号源产生的微弱控制信号转化为足够驱动线圈的强大电流，从而精确控制磁场的强度和特性。

　　典型的亥姆霍兹线圈驱动系统包含以下几个核心部分：

　　信号发生器产生所需的激励波形，包括正弦波、方波、三角波等。这些波形经过功率放大器放大后，为亥姆霍兹线圈提供足够的驱动电流。磁场探头实时监测磁场强度，并将数据反馈给控制系统完成闭环调节。

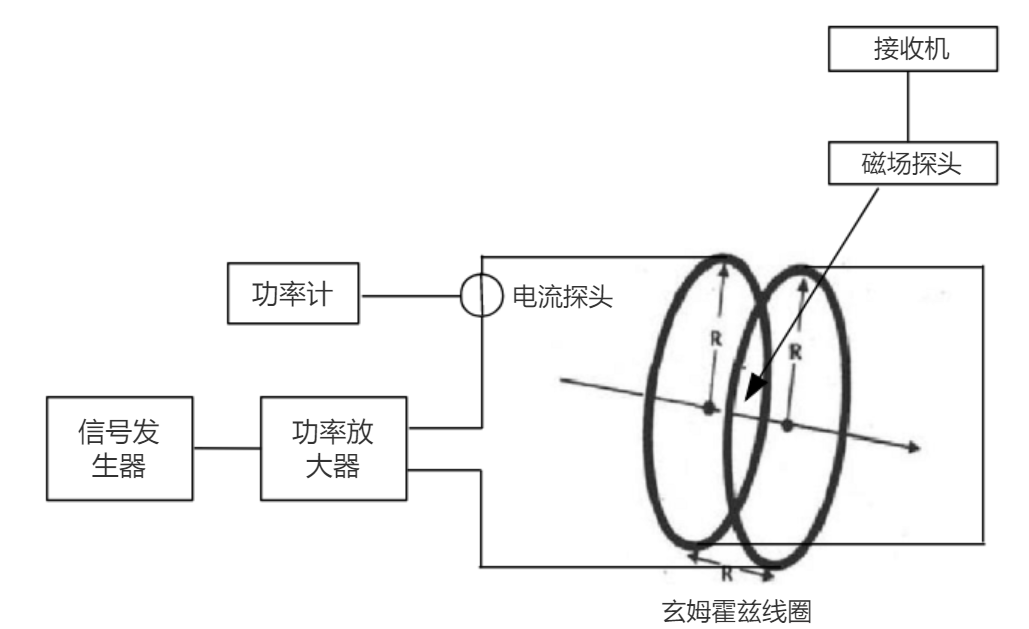

图：功率放大器驱动亥姆霍兹线圈实验框图

　　对功率放大器的关键技术要求：

　　电流输出能力

　　亥姆霍兹线圈作为感性负载，需要功率放大器提供足够的输出电流。例如，要产生10mT的磁场，需要约4A的驱动电流。功率放大器的输出电流能力直接决定了系统可产生的最大磁场强度。

　　带宽与响应速度

　　不同应用对磁场变化的响应速度要求各异：

　　静态磁场研究：DC精度至关重要

　　动态磁场实验：需要kHz级别的带宽

　　快速切换应用：要求微秒级的响应时间

　　稳定性与可靠性

　　长期实验中，功率放大器的温度稳定性和过载保护能力尤为关键。优质功率放大器应具备：

　　过热自动保护

　　过流/过压保护

　　短路保护功能

　　典型应用案例

　　案例一：磁性材料特性研究

　　在某大学材料实验室，研究人员使用ATA-3080功率放大器驱动亥姆霍兹线圈，研究新型软磁材料的磁化特性。实验参数：驱动信号：1Hz三角波，峰值电流：3A，磁场范围：±7.5mT，采样频率：1kHz，实验结果成功获得了材料的磁化曲线，测量数据显示该材料的矫顽力为0.8A/m，饱和磁化强度达到1.2T。

图：ATA-3080C功率放大器指标参数

　　案例二：生物磁效应实验

　　某医学研究机构利用亥姆霍兹线圈研究低频磁场对细胞生长的影响。通过功率放大器的精确控制，研究人员发现特定频率（50Hz）和强度（2mT）的磁场能够促进成骨细胞的增殖活性。

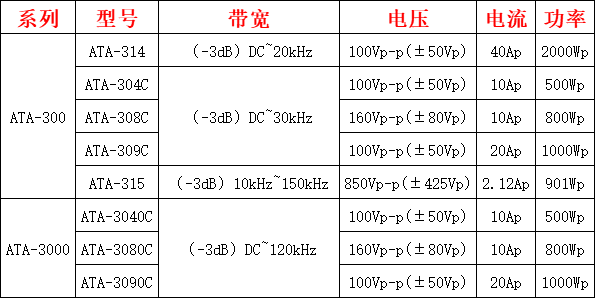

图：ATA-300/3000系列功率放大器指标参数

　　功率放大器在亥姆霍兹线圈驱动实验中发挥着不可替代的作用。通过选择合适的功率放大器并优化系统配置，研究人员可以获得稳定、精确的磁场环境，满足各种科研和工业应用的需求。随着技术的不断发展，功率放大器的性能将进一步提升，为亥姆霍兹线圈的应用开辟更广阔的领域。
