功率放大器：压电陶瓷大功率测试系统的“能量引擎”

　　实验名称：功率放大器在压电陶瓷大功率测试系统中的应用

　　测试目的：在高振速下测试获得大功率的机械品质因数，客观的反应压电元件应用时的性能。

　　测试设备：信号发生器，电压/电流探针，计算机，ATA-4052功率放大器，数字示波器，激光测振仪，夹具与压电陶瓷样品等。

　　实验过程：

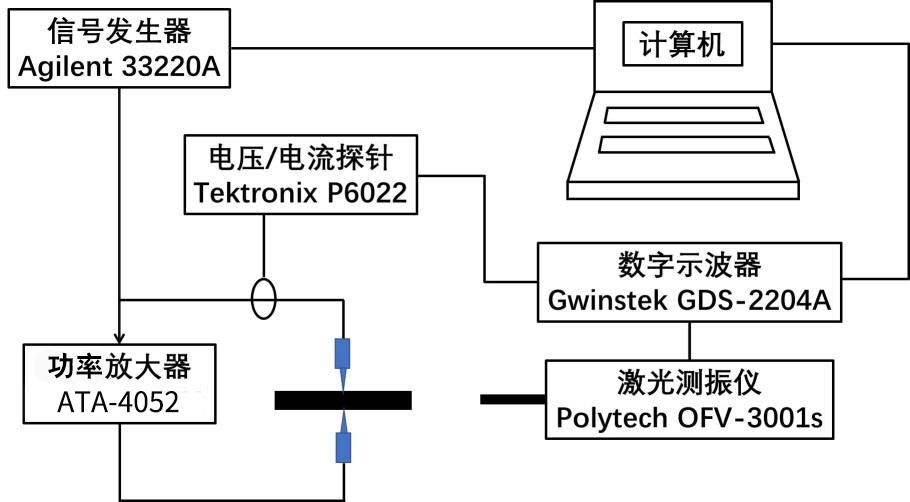

　　在测试中，计算机控制软件发出指令，信号发生器获取指令后触发一个初始的正弦信号，经功率放大器放大之后施加在待测样品上，引起样品振动。样品振动过程中，激光多普勒振动测速仪监测其振动速度，探针采集样品两端的电压或通过样品的电流。二者测试结果经过示波器采集之后反馈到计算机终端，通过自主开发的软件进行最后处理。测试系统的流程图如下所示。

　　实验结果：机械品质因数机械能密度的变化及机械品质因数随振速的变化。

　　研究结果表明，Qm值均随振速的增加均减少;振动模式或振动状态不同，曲线的变化趋势存在差异;在低振速(<0.2m/s)区域，硬性PZT压电陶瓷表现出较高的Qm值的稳定性，且在高振速区仍能保持较高的Qm值。无铅压电陶瓷在高振速区域表现出良好的稳定性。大功率特性的研究结果，对压电陶瓷选用和器件设计(如水声换能器的声源级)提供有效的理论支撑和指导作用。

　　ATA-4052C功率放大器参数指标：
