电压放大器在应力波通信方法研究中的应用

　　实验名称：固体结构多传感信息应力波通信应用实验

　　实验目的：验证基于扩频理论的结构状态监测多传感应力波通信新方法是否可行，为后续实验做论证和铺垫。

　　测试设备：功率放大器、信号发生器、上位机、数据采集卡、定滑轮、7股钢缆线、PVC管、接受端PZT（压电材料）、发射端PZT等。

　　实验过程：为了验证扩频理论的大型固体结构状态多传感信息应力波通信机理在水环境特殊结构中应用可行性，建立图1-1所示水环境下多传感信息应力波通信实验平台，包括PZT(piezoelectricceramictransducer)、7股钢缆线、PVC管(内径10cm)、KEYSIGHT33500B信号发生器、安泰AT-2042功率放大器、数据采集卡和负责对信号进行扩频调制和信息恢复处理的上位机等，其中上位机分别与信号发生器、数据采集卡相连。上位机将激励信号和调制信号输送到信号发生器，并接收数据采集卡采集到接收信号。压电放大器与信号发生器连接，可对激励信号放大50倍。所用PZT规格为5*8mm，PZT即作为执行器又作为传感器，粘贴于钢缆线结构表面，发射端与接收端相距80cm。

图1-1：钢缆线水下环境应力波通信实验图

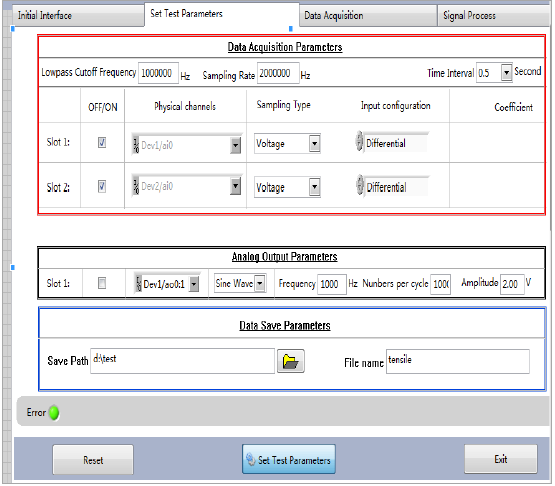

图1-2：a) Labview 虚拟仪器接收信号设置界面；图1-3：信号采集端接收到的噪声信号

　　接收端通过应力波通信数据采集系统接收信号，如图1-2所示，通过labview虚拟仪器，对应力波信号的采集进行通道选择、采样频率、采样周期等设置，正确设置采集参数后，接收到幅值为5mv，频率为50Hz的噪声信号，如图1-3所示。

　　实验结果：

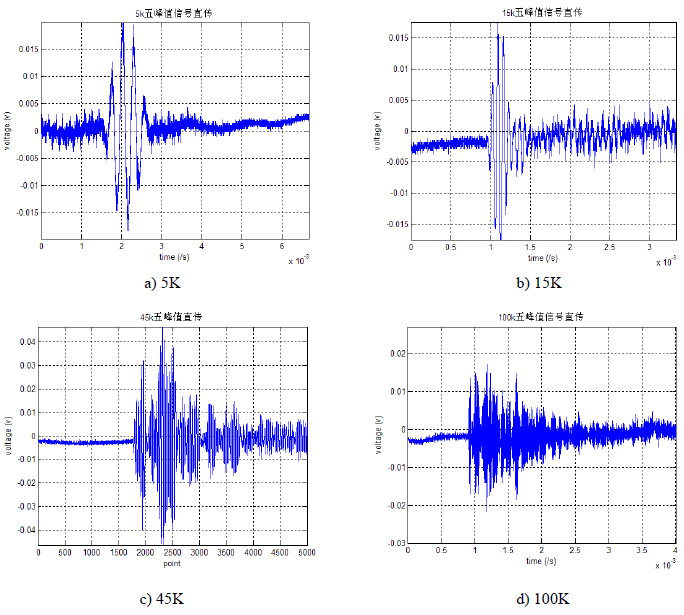

图1-4：钢缆线介质不同频率五峰值信号频散测试结果

　　图1-4为钢缆线介质不同频率五峰值信号频散测试结果，由图可知，随着五峰值探测信号频率的增大，信号在固体结构中传播分成了不同频率的几个信号，即频散现象越严重，信号失真度越大，影响到信号传输的质量，所以低频段15KHz以下的信号有利于钢缆线固体结构中应力波的传播。

图：ATA-2042高压放大器指标参数
