电压放大器如何成为超声影像的“超清引擎”

　　超声成像的基本原理，是“发射声波-接收回波-构建图像"。而电压放大器，正是驾驭这一过程能量与精度的核心控制器。

　　1.发射端：声波的“动力心脏"

　　超声波由探头内的压电晶片振动产生。要使晶片产生足够强度、特定频率的超声波穿透组织并深入探测，需要瞬间的高电压脉冲进行强力驱动。高压脉冲放大器在此刻发挥关键作用：它将系统产生的微弱的控制信号，转化为数百伏特、纳秒级上升时间的高压脉冲，精确激励晶片。这个脉冲的质量——其幅度、形状、纯净度——直接决定了发射超声波的穿透力、分辨率和信噪比。

　　2.接收端：微弱回波的“高灵敏助听器"

　　从人体内部反射回来的超声回波信号，经过组织衰减后，到达探头时已极其微弱（可低至微伏级），且混杂各种噪声。此时，低噪声电压放大器（常作为前置放大器）必须在不引入额外噪声的前提下，将这些微弱信号放大数千倍，为后续的数字化和波束合成处理提供可靠的高质量信号基底。

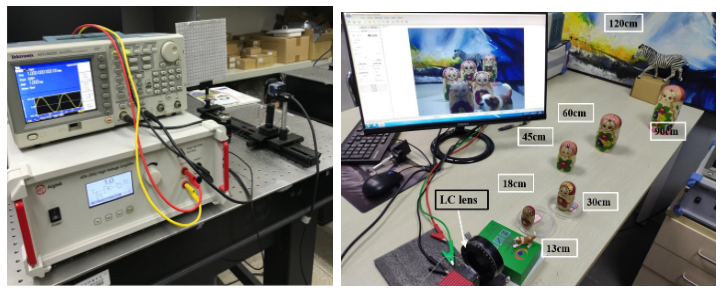

图：电压放大器在液晶透镜瞬态特性景深成像中的应用

　　前沿应用：电压放大器如何驱动超声成像革新

　　1.高超分辨率成像

　　现代超声探头拥有多达数千个微型阵元，实现电子聚焦与扫描。这要求系统能为每个通道提供独立、精确且同步的高压脉冲激励。多通道、高集成度的电压放大器芯片/模块成为实现这一点的硬件基石。例如，在超分辨率超声显微成像研究中，通过使用超高带宽、超快上升时间的放大器驱动特殊频率探头，科学家已能在实验室内实现对活体细胞内微米级结构的动态观测，突破了传统超声的衍射极限。

图：CFRP板通孔缺陷E-RAPID成像实验研究

　　2.超声弹性成像与功能评估

　　肝纤维化、肿瘤硬度评估等依赖于超声弹性成像技术。该技术需要放大器不仅能输出稳定的成像脉冲，还需能输出特殊的、用于激励组织产生剪切波的低频高能量脉冲。

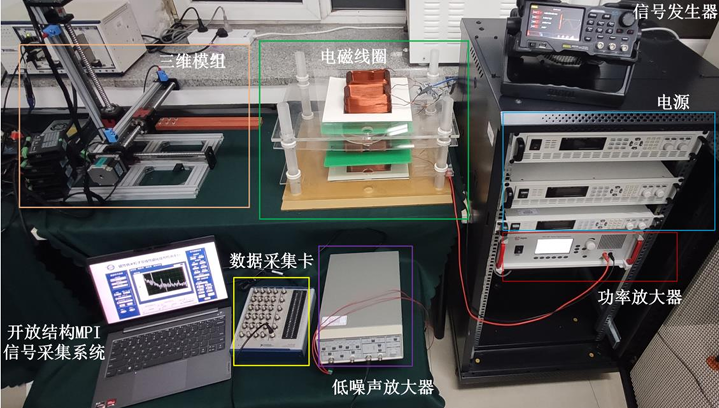

图：开放结构磁性纳米粒子血管精细成像方法研究

　　3.介入治疗与造影成像

　　超声造影剂成像需要系统能发射并接收特定的非线性谐波信号。这要求发射放大器能快速、灵活地切换不同频率和功率的发射波形，而接收放大器则需具备高的线性度和瞬时动态范围，以区分微泡造影剂的微弱谐波信号与组织背景噪声。

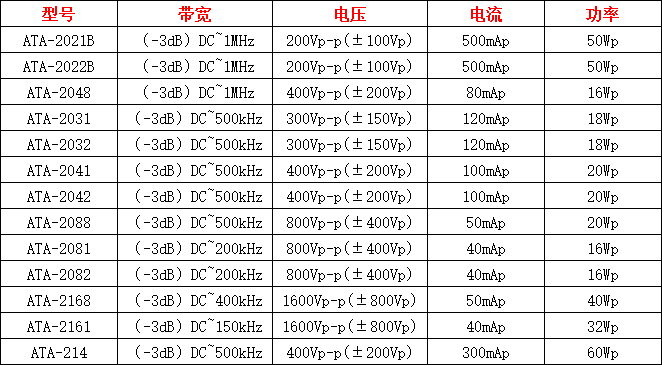

图：ATA-2000系列高压放大器指标参数

　　超声影像已成为现代医学中重要的“透视眼"。而电压放大器，作为这双“眼睛"底层视觉神经的强化者，正通过持续的工程创新，不断拓展着医学影像的清晰度边界与诊断深度。
