功率放大器在EMC电磁兼容测试中的应用

EMC是电磁兼容性（或合规性）的首字母缩写词。所有电子设备都有可能发射电磁场并容易受到电磁场的影响。随着电子设备在日常生活中的不断增加，设备之间存在巨大的相互干扰潜力。除非考虑到所有EMC方面，否则任何电气产品或安装设计都不能被认为是完整的。

EMC电磁兼容性具体测什么？电磁兼容性主要针对EMC(电磁干扰)，EMS(电磁敏感性)两方面进行测试：

EMI(电磁干扰)细分有：CE（传导干扰），RE（辐射干扰），PT(干扰功率测试)等。

EMS(电磁敏感性)细分有：ESD(静电放电），RS（辐射耐受），EFT/B(快速脉冲耐受)，surge（雷击），CS（传导耐受）等。

案例一：ATA-314在CS101电源线传导敏感度测试中的应用

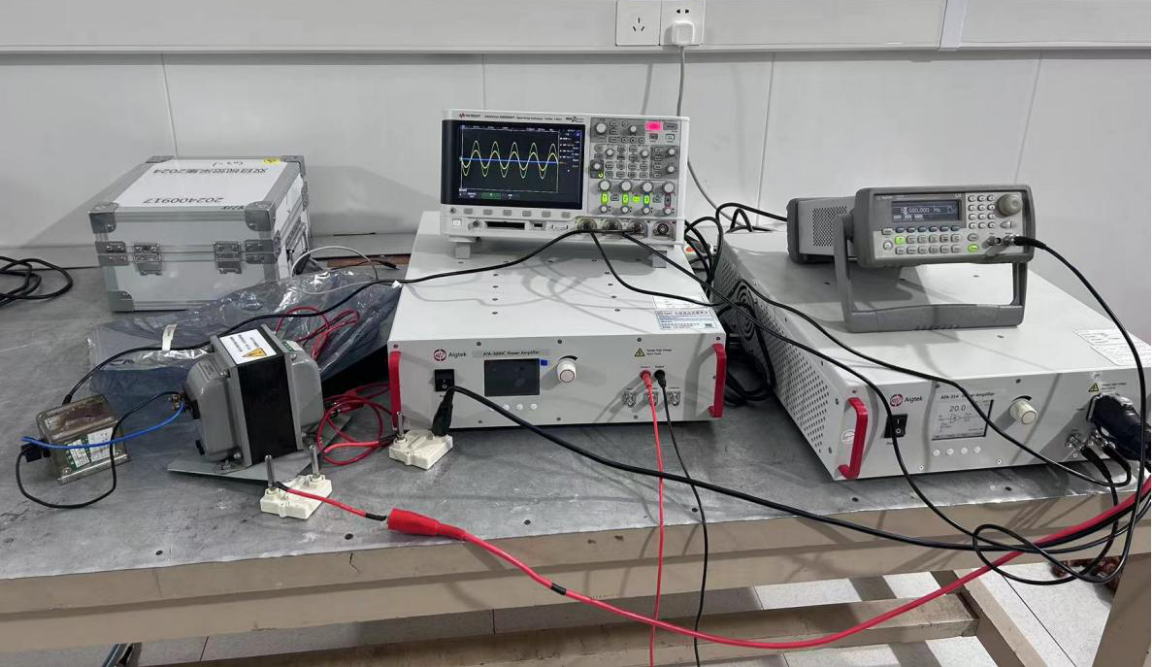

图1：CS101电源线传导敏感度测试实验装置图

实验中按照CS101连接测试设备，将0.5欧姆电阻连接到耦合变压器次级的两端进行校验。由信号发生器和ATA-314功率放大器产生敏感度信号（正弦信号），该信号经耦合变压器施加到0.5欧姆电阻上。使用示波器读取输入信号的电压电平。当此功率值小于标准规定的功率极限值时，增加信号源输出幅度，直到示波器监测的值达到标准极限值。

案例二：功率放大器在电磁兼容实验亥姆霍兹线圈设计中的应用

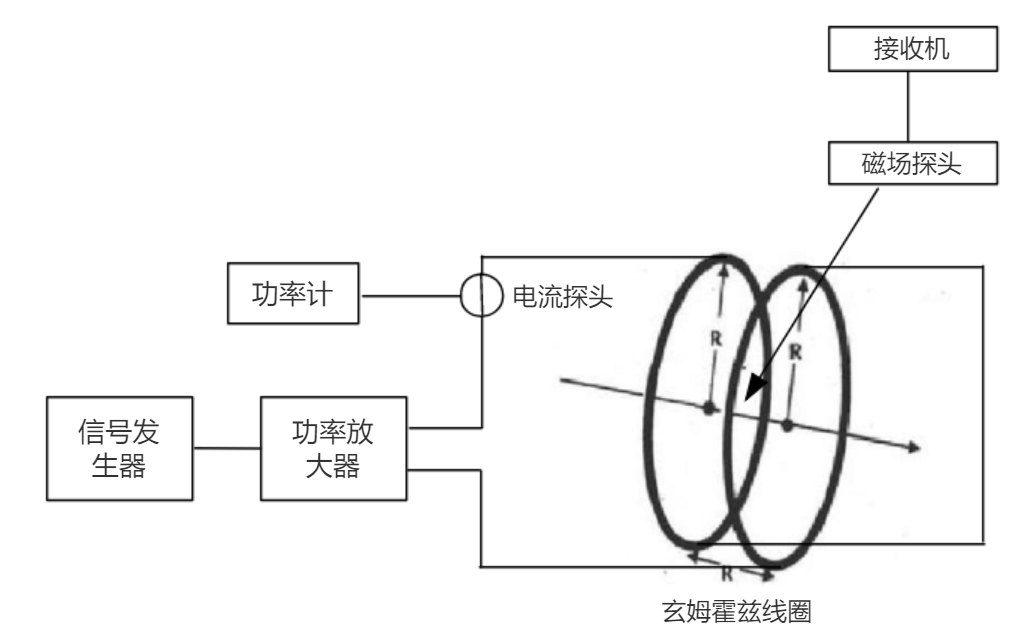

图2：电磁兼容实验系统框图

电磁兼容实验系统由：亥姆霍兹线圈、电流表、功率放大器、信号发生器组成，信号发生器（任意波形函数发生器）产生特定频率的正弦波，经过功率放大器进行放大，输出到亥姆霍兹线圈，并通过监控和调节线圈内的电流量，控制线圈产生的磁感应强度。

作为电子及电器产品质量衡量指标之一的电磁兼容性（EMC）测试，它的测试正确与否直接关系到产品自身使用的可靠性及安全性，并且它还有可能对于同系统中的其他部分造成影响，不良的电磁兼容性会直接导致系统无法正常运转，甚至会对使用人的身体健康（神经、感官等）造成严重危害。因此对于EMC电磁兼容性的检测成为电子产品品质检测中重要的内容之一。

功率放大器在EMC电磁兼容性中发挥着重要的作用，尤其是ATA-3000系列功率放大器，最大输出功率1000Wp，可以驱动功率型负载。电压增益数控可调，一键保存常用设置，为您提供了方便简洁的操作选择，可与主流的信号发生器配套使用，实现信号的放大。

ATA-3000系列功率放大器应用场景：亥姆霍兹线圈驱动、扬声器测试、超声喇叭测试、电流传感器测试、电磁测试、电池热管理。　

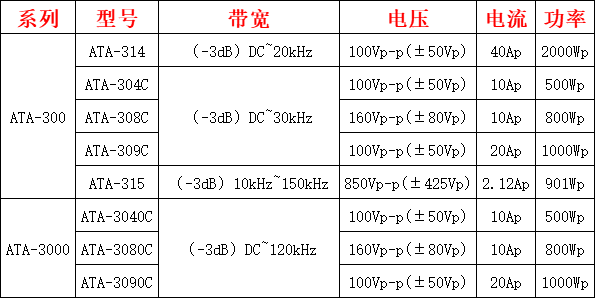

图3：ATA-300/3000系列功率放大器指标参数
