破局安全监测：电压放大器如何赋能高精度螺栓松动诊断

　　电压放大器在螺栓连接松动检测系统中扮演着至关重要的角色，它如同系统的"能量引擎"，确保检测信号有足够的强度进行有效传输与分析。下面我将从检测方法、电压放大器的核心作用、应用案例以及选型要点等方面来为大家介绍。

　　一、螺栓松动检测方法与放大器功能

　　螺栓连接的健康状态直接关系到整个结构的安全。基于应力波或超声波的检测技术是当前研究的热点。其核心思想是：通过分析螺栓连接处应力波传播特性的变化（例如信号幅值、能量衰减、非线性调制等）来推断螺栓的预紧力状态。

　　在这些方法中，压电陶瓷片常被用作激励传感器和接收传感器。然而，压电陶瓷片通常需要较高的驱动电压（几十至上百伏）才能产生足够强度的应力波。这时，电压放大器的作用就凸显出来：

　　信号放大：将函数信号发生器产生的低压激励信号（通常几伏）放大到数十甚至数百伏的高压信号。

　　能量保障：为压电陶瓷片提供足够的驱动能量，确保激励的应力波能够有效传播并在螺栓连接处产生可测量的响应。

　　信号保真：高质量的电压放大器能在放大信号的同时，保持良好的线性度和低失真，确保后续信号分析的准确性。

　　二、典型应用场景与案例

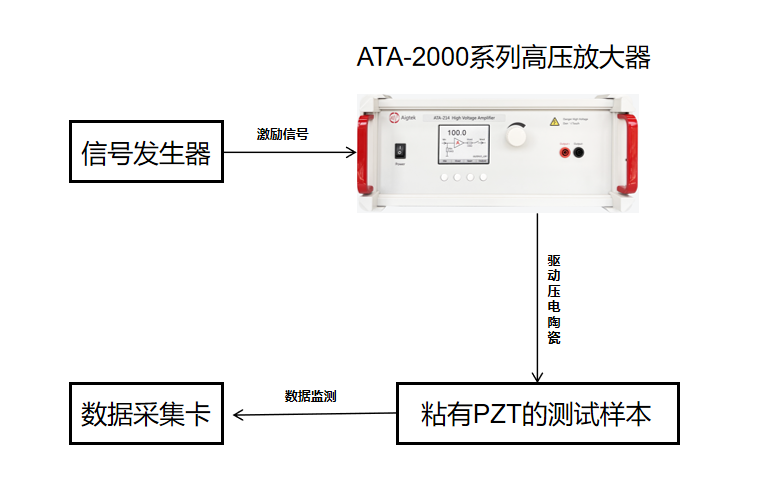

图：面向木结构的螺栓连接松动检测系统设计

　　土木结构螺栓监测：

　　在木结构建筑中，基于压电时间反演法的螺栓松动检测系统得以应用。通过电压放大器驱动压电陶瓷片激发和接收超声波信号，有效评估了木结构中螺栓连接的健康状况。

　　电力设备法兰螺栓监测：

　　针对GIS盆式绝缘子法兰螺栓，提出超声波监测方法。通过压电片激励和接收超声信号，利用接收信号的均方根偏差反映螺栓松动状态。随着松动螺栓数量增加，接收信号幅值下降，均方根偏差增大。该方法可判断螺栓松动的数量及位置。

图：ATA-2022B高压放大器在螺栓松动检测中的应用

　　机械结构与特种设备螺栓监测：

　　各类钢结构桥梁、压力容器、管道法兰等连接螺栓的健康监测，均可借鉴上述方法。例如，基于振动声调制的方法，配合高精度扭矩扳手标定，实现了螺栓连接状态的定量评估。

图：ATA-2022B高压放大器指标参数

　　三、电压放大器选型要点

　　为螺栓松动检测系统选择合适的电压放大器时，需关注以下几点：

　　输出电压范围：需满足压电陶瓷片所需驱动电压的要求，例如ATA-2022B高压放大器能输出最高200Vp-p(±100Vp)的电压。

　　带宽：应覆盖检测方法所涉及的信号频率范围，例如超声导波法可能选择对称模态S0和非对称模态A0的低频正弦兰姆波作为超声导波，频率在120kHz-200kHz之间；而振动声调制法则可能涉及低频泵浦波和高频探测波。

　　输出电流与功率：确保能驱动压电陶瓷负载。

　　通道数量：根据激励信号的数量，确定需要单通道或多通道放大器。

　　信号保真度：低失真、低噪声是准确识别螺栓松动信号特征的前提。

　　增益调节与控制接口：数控增益便于精确控制输出电压；程控接口方便系统集成。

图：ATA-2000系列高压放大器指标参数

　　电压放大器在螺栓连接松动检测系统中是重要的关键部件，其性能直接影响检测的有效距离、灵敏度和可靠性。通过合理选择和运用电压放大器，并结合适当的检测方法（如振动声调制法、压电时间反演法等），能够为结构健康监测提供有效的技术手段。
