高压放大器：局部放电检测中的“精准引擎”与关键技术核心

　　高压放大器在局部放电实验中扮演着至关重要的角色，它不仅是产生所需高电压的关键设备，更是提升检测精度和实验可靠性的核心保障。下面我们将从局部放电检测的原理出发，深入探讨高压放大器在其中发挥的具体作用、典型应用场景以及选型要点。

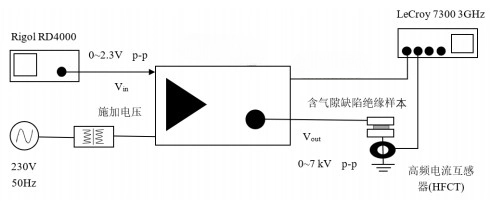

图：高压放大器在叠加谐波直流电压下局部放电试验中的核心应用

　　一、局部放电检测原理与高压放大器的作用

　　1、局部放电检测基本原理

　　局部放电是指在高电压作用下，绝缘材料局部区域发生的非贯穿性放电现象。这种放电虽然未造成绝缘的立即击穿，但其长期累积效应会逐步侵蚀绝缘性能，最终引发设备故障。

　　局部放电过程会伴随产生电磁波、声波、光辐射等多种物理信号，并引起绝缘介质内部的电荷转移。局部放电检测就是通过专用传感器捕捉这些信号，将其转换为电信号后，经放大器放大并进行分析处理，从而评估绝缘设备的健康状况。

　　2、高压放大器的关键作用

　　提供高电压激励源

　　高压放大器能够将波形发生器产生的低压信号放大至数千甚至上万伏特的高电压，为局部放电实验提供灵活可控的高电压激励源。例如，在叠加谐波直流电压下的局部放电试验中，高压放大器能够将输入的低压信号放大2000倍，方便产生直流叠加谐波的试验电压。

　　放大微弱放电信号

　　局部放电产生的原始信号通常极其微弱，直接检测困难。高压放大器具备高增益和低噪声特性，能够将这些微弱信号放大到可测量的水平，同时保持信号的原始特征。在高压电缆局部放电检测中，螺旋传感器基于电磁感应定律产生感应电流，通过高压放大器放大后，才能准确识别由局部放电引起的有效信号。

　　实现复杂电压波形输出

　　现代绝缘材料研究常常需要在非标准电压波形下进行局部放电特性分析。高压放大器能够生成各种复杂波形（如叠加谐波的直流电压、脉冲序列等），模拟实际运行工况，为绝缘材料的性能评估提供更加真实的试验条件。

图：ATA-7100高压放大器指标参数

　　二、高压放大器在局部放电实验中的典型应用

　　1、电气设备绝缘评估

　　高压放大器广泛应用于变压器、互感器、高压开关等电气设备的绝缘状况评估。通过局部放电检测，可以及时发现设备制造或运行过程中形成的绝缘缺陷，预防潜在故障。

　　2、电力电缆检测

　　高压放大器在电力电缆局部放电检测中发挥重要作用。通过非接触式检测方式，利用螺旋传感器感应电缆因局部放电引起的电磁变化，经高压放大器放大处理后，能够准确评估电缆的绝缘状况，定位潜在缺陷。

　　3、绝缘材料电痕腐蚀分析

　　在绝缘材料电痕腐蚀分析中，高压放大器可放大微弱的泄漏电流和局部放电信号，提高测量精度。通过对局部放电信号的特征分析，可以判断绝缘材料的电痕腐蚀程度和位置，为材料寿命预测提供依据。

　　4、叠加谐波直流电压下的局部放电试验

　　新型电力电子设备中的绝缘材料常常工作在含有谐波的复杂电压环境下。高压放大器能够生成直流叠加谐波的试验电压，模拟实际工况。试验研究表明，在这种电压作用下，局部放电多发生在每个电压谐波的正峰值附近，且随着试验时间的推移，放电次数增多，特征更加明显。

图：高压放大器在金属微粒放电观测研究中的应用

　　5、金属微粒放电观测

　　在GIS（气体绝缘开关设备）等设备中，金属微粒是引发局部放电的重要原因。高压放大器在金属微粒放电观测实验中提供所需的高电压场，结合高速摄像机，能够研究不同材质、不同尺寸金属微粒的启举电压、运动特性和击穿机理。实验发现，1mm铝球在极间距2cm的电极间完成一个运动周期约需80ms，而击穿电弧持续时间仅约0.8ms。

　　三、高压放大器选型的关键技术指标

　　选择适用于局部放电实验的高压放大器时，需重点关注以下技术指标：

　　输出电压范围：需满足试品的试验电压要求，通常应考虑足够的电压裕量。

　　输出电流能力：直接影响放大器驱动容性负载的能力，需根据试品电容和试验频率计算确定。

　　带宽与频率响应：应覆盖局部放电检测所需的频率范围，确保能够准确复现各种试验波形。

　　电压摆率：高压摆率能确保放大器快速响应输入信号变化，准确输出高频分量丰富的脉冲波形。

　　噪声水平：低噪声是保证局部放电测量精度的关键，尤其对于微弱放电信号的检测至关重要。

　　波形保真度：高线性度和低失真度能够保证输出波形准确反映输入信号特征，避免引入虚假的放电信息。

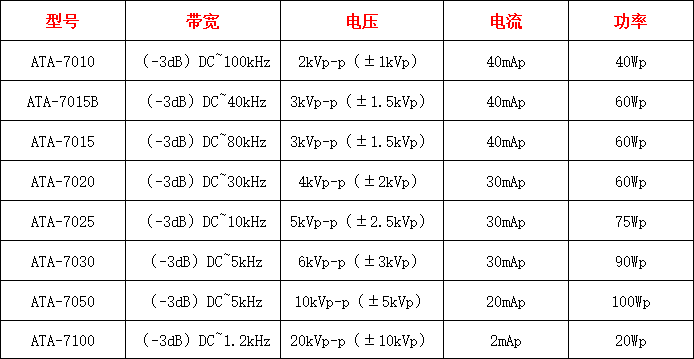

图：ATA-7000系列高压放大器指标参数

　　高压放大器在局部放电实验中发挥着重要的作用，其性能直接关系到实验的可行性和结果的可靠性。从提供高电压激励到放大微弱信号，从提升信噪比到实现复杂波形输出，高压放大器贯穿于局部放电检测的各个环节。
