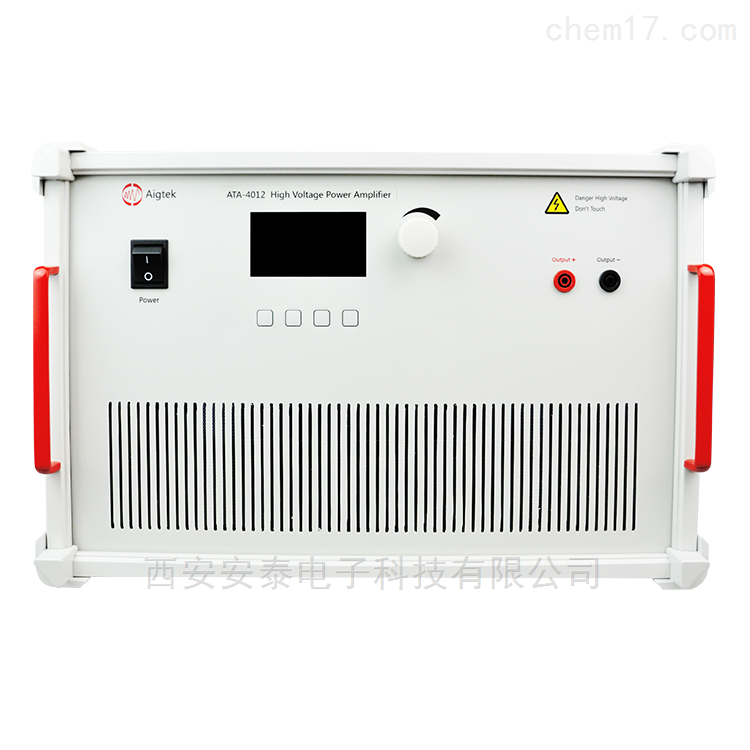

高压功率放大器作为电子测试、科研实验、工业控制等领域的核心配套设备，主要用于将微弱电信号放大至高压大功率级别，驱动各类高压负载正常工作，广泛应用于传感器校准、高压激励测试、电力电子实验等场景。选型的合理性直接决定测试精度、设备运行稳定性及负载安全性，核心在于精准匹配负载特性与信号要求，盲目选型易导致信号失真、负载损坏、放大器过载等问题。唯有遵循“负载适配、信号匹配”的原则，针对性选择设备参数与规格，才能充分发挥其放大优势，为各类测试与控制工作提供可靠支撑。
以负载特性为核心前提，精准匹配放大器的输出参数，保障负载安全稳定运行。负载特性主要涵盖负载类型、阻抗、额定电压与功率，是确定放大器输出规格的关键。根据负载类型，电阻性负载（如高压电阻、电热元件）对放大器输出波形影响较小，可选用常规高压功率放大器，重点匹配输出电压与功率；电容性负载（如高压电容、压电元件）启动时存在充电电流冲击，需选用带限流保护、快速响应的放大器，避免电流过大损坏设备；电感性负载（如高压线圈、电磁组件）存在反电动势，需选用具备续流保护、输出阻抗低的放大器，防止反电动势击穿放大器或负载。
同时，需严格匹配负载阻抗与放大器输出阻抗，遵循阻抗匹配原则，确保信号传输效率高、失真最小，通常要求放大器输出阻抗与负载阻抗相差不超过10%；根据负载额定电压与功率，确定放大器的输出电压峰值与额定功率，需预留10%-20%的余量，避免过载运行，例如额定电压10kV、功率500W的负载，需选用输出电压不低于12kV、功率不低于600W的放大器，兼顾安全性与稳定性。
结合信号要求，确定放大器的核心性能参数，确保放大信号精准无误。信号要求主要包括信号类型、频率范围、失真度、上升时间，直接决定放大器的放大品质。针对直流信号或低频信号（≤1kHz），可选用直流高压功率放大器，重点关注输出精度与稳定性，确保信号无漂移；针对交流信号或高频信号（≥1kHz），需选用交流高压功率放大器，优化频率响应特性，确保在整个工作频率范围内信号失真度≤0.1%，满足高精度测试需求。
此外，信号的波形类型也需重点考量，正弦波信号对放大器的线性度要求较高，脉冲波信号则对放大器的上升时间、下降时间要求严格，需选用响应速度快（上升时间≤1μs）、脉冲宽度可调的放大器；若需处理复杂波形信号，可选用可编程高压功率放大器，支持信号参数自定义，适配多样化测试需求。同时，需关注放大器的信噪比，优先选用信噪比≥80dB的型号，避免杂波干扰，确保放大后的信号纯净。
综上，
高压功率放大器的选型核心是“负载特性适配、信号要求匹配”，先根据负载类型、阻抗、电压功率确定放大器输出规格，再结合信号类型、频率、失真度等要求确定放大器性能参数，兼顾安全性、稳定性与精准度。合理选型不仅能保障负载安全、信号精准，还能延长设备使用寿命、降低测试误差，为各类高压测试与控制工作提供坚实支撑，助力科研与工业生产高效开展。
